Laborgeräte aus modularen Baugruppen


Die nachfolgenden drei Beispiele von Laborgeräten sind aus modularen Baugruppen aufgebaut.
Dies ermöglicht der Forschung eine schnelle und kostengünstige Erstellung von Versuchsaufbauten
sowie die spätere Herstellung von CE-konformen Laborgeräten in Serie.

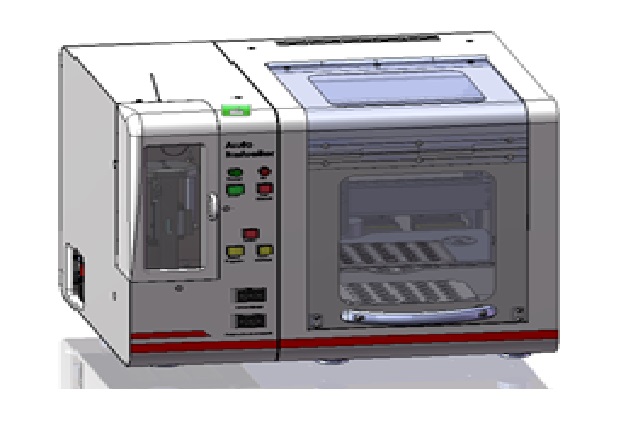

Auto Refueller

Auto Refueller

  • automatische Befüllung mit Flüssigkeiten
  • Dosiermenge 50µl - 5 ml
  • hohe Dosiergenauigkeit
  • für käufliche und kundenspezifische Behältnisse

    • Andwendungsbeispiel:
    Befüllung einer 96er Mikrotiterplatte mit 500 µl pro Kavität,
    in einer Zeit von 80 Sekunden inklusive Trägerwechsel.

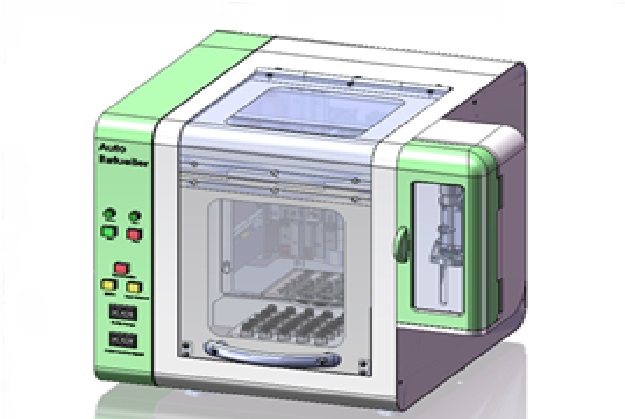

      Probenhandler

      Probenhandler

    1. genaue Aufteilung von Flüssigkeiten (Lösungen, Seren, Blut)
    2. Verwendung gängiger Küvetten
    3. Einlegen der Probenspritze von Hand
    4. Befüll-Szenario mit Mengen, Geschwindigkeit und Anzahl
      der Küvetten sind frei wählbar

      5. Andwendungsbeispiel:
      Bearbeitung medizinischer Testreihen.

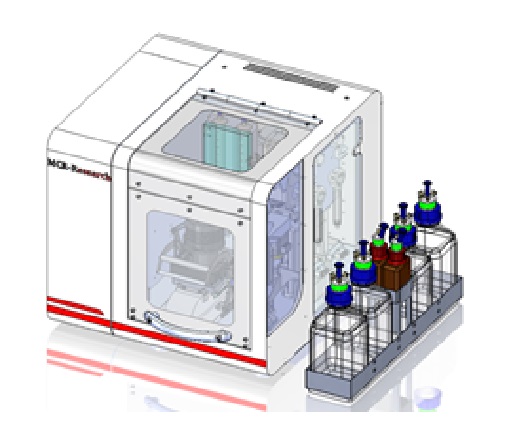

        Multi-Parameter Analysegerät

        Multi-Parameter Analysegerät

      1. Analysegerät für Chip-Arrays
      2. Temperierbare Prozessstationen
      3. Inkubation und Amplifikation
      4. Pumpenspritzen-Modul mit Ventilen
      5. Chemische Analyse mittels Chemolumineszenz
      6. Bediensoftware mit konfigurierbarem Funktionsablauf

        Andwendungsbeispiel:
        Geräteplattform zur Forschung über Pathogene, Mykotoxine, Biokampfstoffe.

          7. Modulare Baugruppen für Laborgeräte und Versuchsaufbauten

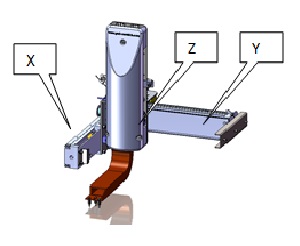

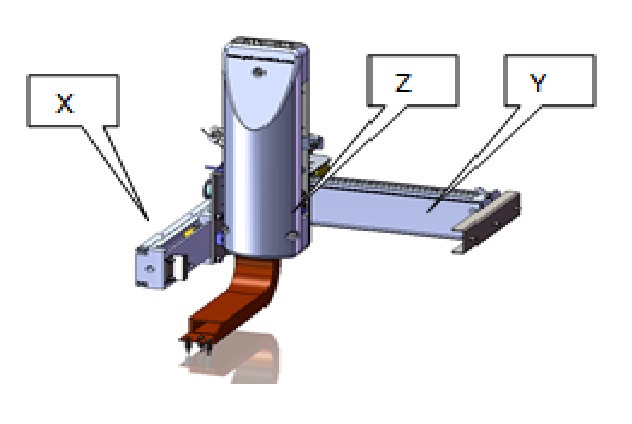

          XYZ Einheit

          XYZ-Verfahr-Einheit

        1. Modulare Einheit für universelles Gerätegehäuse
        2. Verfahrweg X/Y = 100 (max.200) x 170 mm
        3. Z-Hub 60mm, mit Doppelaufnahme für Pipettennadel und ggfls. Rührwerkzeug
        4. Antrieb für Schrittmotor
        5. Führungseinheiten X/Y mit Kugelrollspindel
        6. Wiederholgenauigkeit X/Y ± 0.02 mm
        7. Ablaufsteuerung kundenspezifisch konfigurierbar
            		8.

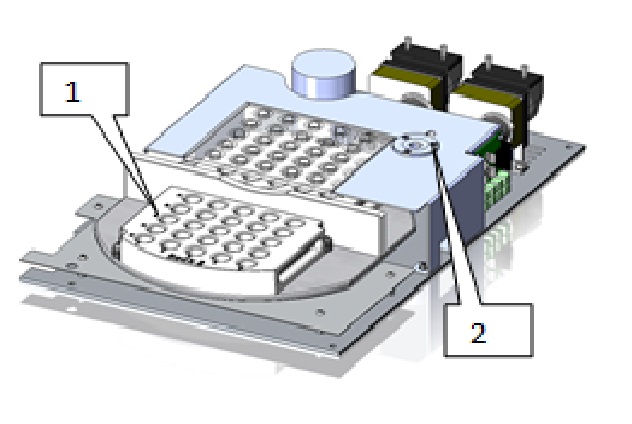

            Probenteller (Wechsler)

            Probenteller (Wechsler)

          1. Modulare Einheit für universelles Gerätegehäuse
          2. Zwei kundenspezifische Proben-Racks(1), Aufnahme von Mikrotiterplatten möglich
          3. Ausführung als Proben-Karussell möglich
          4. Beladung bei laufenden Prozess möglich
          5. Spülstation (2) für Proben-/Rührnadel (mit zwei Schlauchpumpen)
          6. Ablaufsteuerung kundenspezifisch konfigurierbar
              		7.

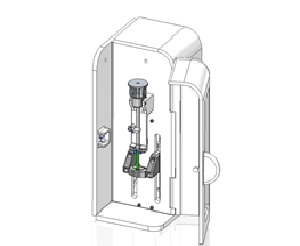

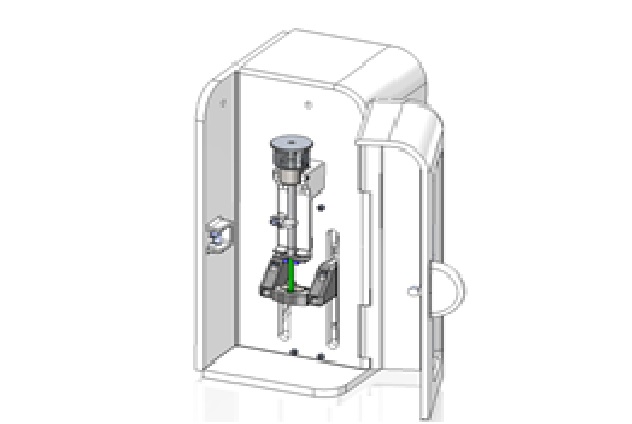

              Probenspritze

              Probenspritze

            1. Modulare Einheit für universelles Gerätegehäuse
            2. Steuerung / E-Raum 140 x 480 x 450 mm (b x t x h)
            3. Führungseinheit mit Kugelrollspindel und Schrittmotoren
              (Wiederholgenauigkeit ± 0.02 mm)
            4. Einfaches Probehandling über Luer-Adapter
                		5.

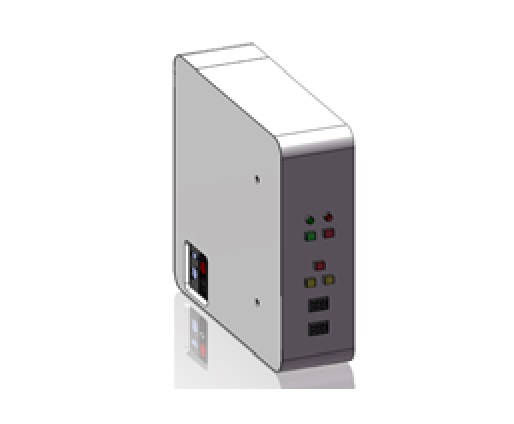

                Elektronik-Raum

                Elektronik-Raum

              1. Modulare Einheit für universelles Gerätegehäuse
              2. Steuerung / E-Raum 140 x 480 x 450 mm (b x t x h)
              3. Netzschalter für 220 V-Versorgung
              4. Spannungsversorgung 5V / 12V / 24V
              5. USB / Sub-D Anbindung
              6. Prozesssichere Ablaufsteuerung (ohne externen Steuerrechner)
                  		7.

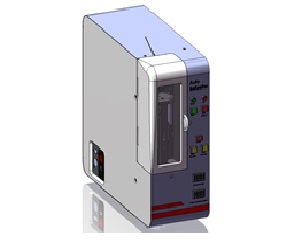

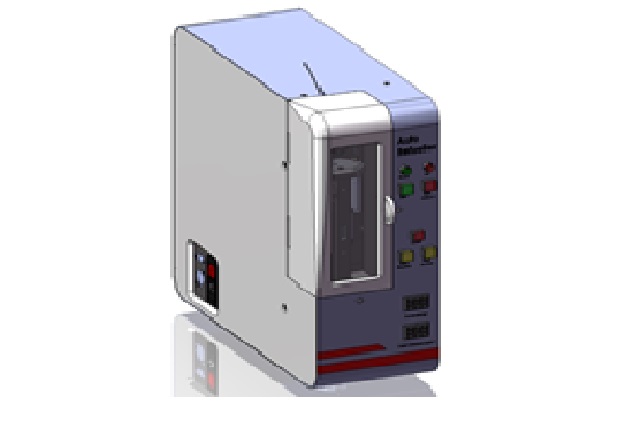

                  E-Raum mit integrierter Doppelkolbenpumpe

                  E-Raum mit integrierter Doppelkolbenpumpe

                1. Modulare Einheit für universelles Gerätegehäuse
                2. Kontinuirliches Befüllen von Behältnissen
                3. Abfüllvolumen von 50 bis 5000 µl
                4. Wiederholgenauigkeit 0.1% der Füllmenge
                5. Dosiermenge/-geschwindigkeit manuell einstellbar
                  (Bsp. Befülldauer je Behältnis 1 Sec.)
                6. Prozesssichere Ablauf (ohne externen Steuerrechner)
                    		7.

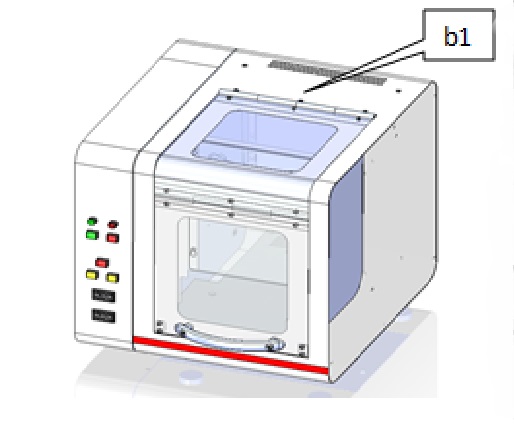

                    Universelles Gehäuse für Laborgeräte

                    Universelles Gehäuse für Laborgeräte

                  1. Universelles Gehäuse für Laborgeräte
                  2. Gehäuse Breite x Tiefe x Höhe
                    3. 480 x 480 x 450 mm
                  3. Darstellung mit modularem Elektronik-Raum
                  4. Arbeitsraum 340 x 480 x 450 mm (b1 x t x h)
                    mit Breite bis 600 mm erweiterbar
